型號及含義

正常工作條件

·周圍空氣溫度：20℃～＋55℃，且24h平均值不超過＋35℃，正常使用環境溫度范圍： -20℃～＋55℃；用于-20℃～-5℃環境溫度下的工作條件，在訂貨時須向本廠申明；環境溫度高于＋55℃時，需降容使用，降容系數見表5。
·安裝地點的海拔高度不超過2000m，高于2000m時需降容使用，降容系數見表6。
·安裝地點的大氣相對濕度在周圍最高溫度＋40℃時不超過50%，在較低溫度下可以允許有較高的相對濕度，最濕月的平均最大相對濕度不超過90%，同時該月的月平均溫度不超過＋25℃，由于溫度變化發生在產品上的凝露情況必須采取措施。
·污染等級：2級。
·安裝類別：||,|||類。
·安裝場所的外磁場任何方向均不應超過地滋場的5倍。
·剩余電流動作斷路器一般應垂直安裝，手柄向上為接通電源位置。
·安裝處應無顯著沖擊和振動。

結構特征

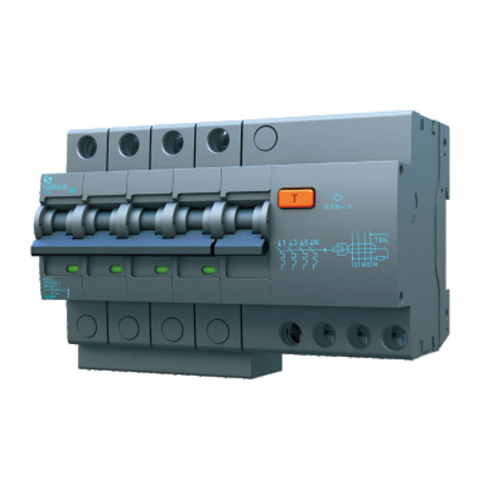

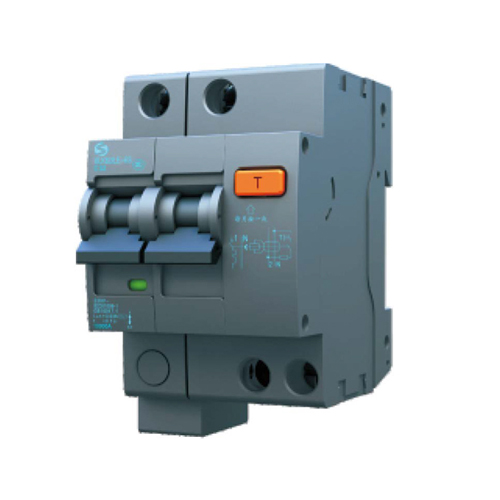

XLKB3LE 系列剩余電流動作斷路器是電流動作型斷路器，由本公司開發的CFB3高分?jǐn)嘈⌒蛿嗦菲骱褪Ｓ嚯娏髅摽燮鹘M合而成。當被保護電路中有剩余電流或人身觸電時，只要剩余電流l△n達到動作電流值，斷路器就會立即動作，切斷電源，從而起到剩余電流和觸電保 護作用，同時剩余電流動作斷路器對線路中過載和短路也能起到保護作用。

訂貨時必須說明斷路器型號， 殼架等級、 額定電流量、 額定剩余動作電流、 脫扣型式、 極數、 臺數等（帶過壓保護功能的剩余電流動作斷路器訂貨時須特殊說明， 否則無比功能）。
例如：×LKB3LE-63剩余電流動作斷路器， 額定電流為40A， 脫扣型式C型， 額定剩余動作電流30mA， 三極100臺。則表示為XLKB3LE-63/3P C40 30mA 100臺。
